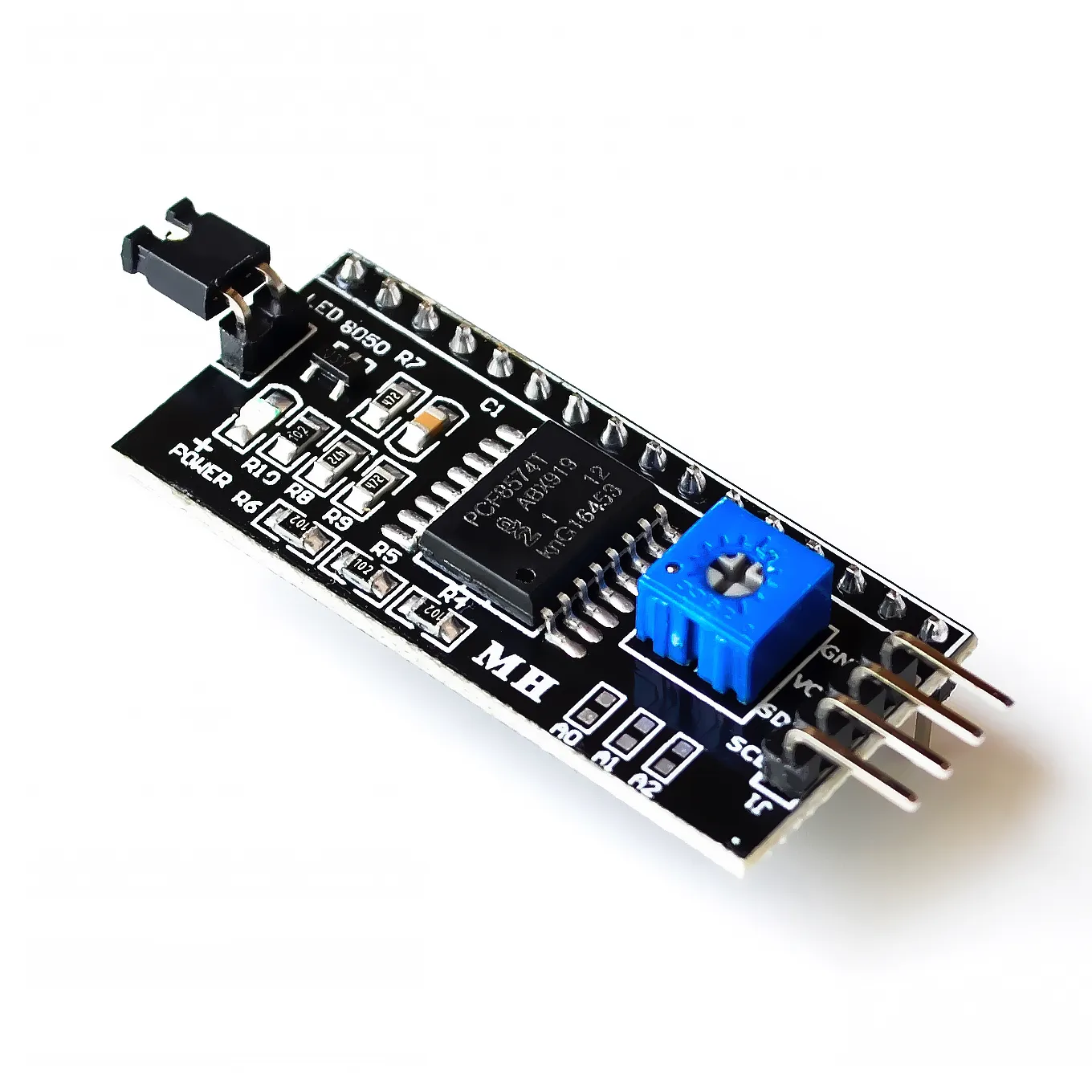

INTERFAZ I2C PARA DISPLAY LCD PCF8574

Descripción

Especificaciones técnicas

• Chip controlador: PCF8574T o compatible
• Tipo: Interfaz I2C para displays LCD
• Interfaz de comunicación: I2C
• Voltaje de operación: 5V DC
• Dirección I2C predeterminada: 0x27 (puede variar según el fabricante)
• Direcciones configurables: Mediante puentes A0, A1 y A2
• Compatible con: LCD 1602, 1604, 2002, 2004 y otros displays compatibles con HD44780
• Potenciómetro integrado: Sí (ajuste de contraste)
• Control de retroiluminación: Jumper integrado
• Consumo de corriente: Muy bajo

🔌 Conexiones

• Lado I2C
• • GND → GND
  • VCC → 5V
  • SDA → Línea SDA del microcontrolador
  • SCL → Línea SCL del microcontrolador
• Lado LCD

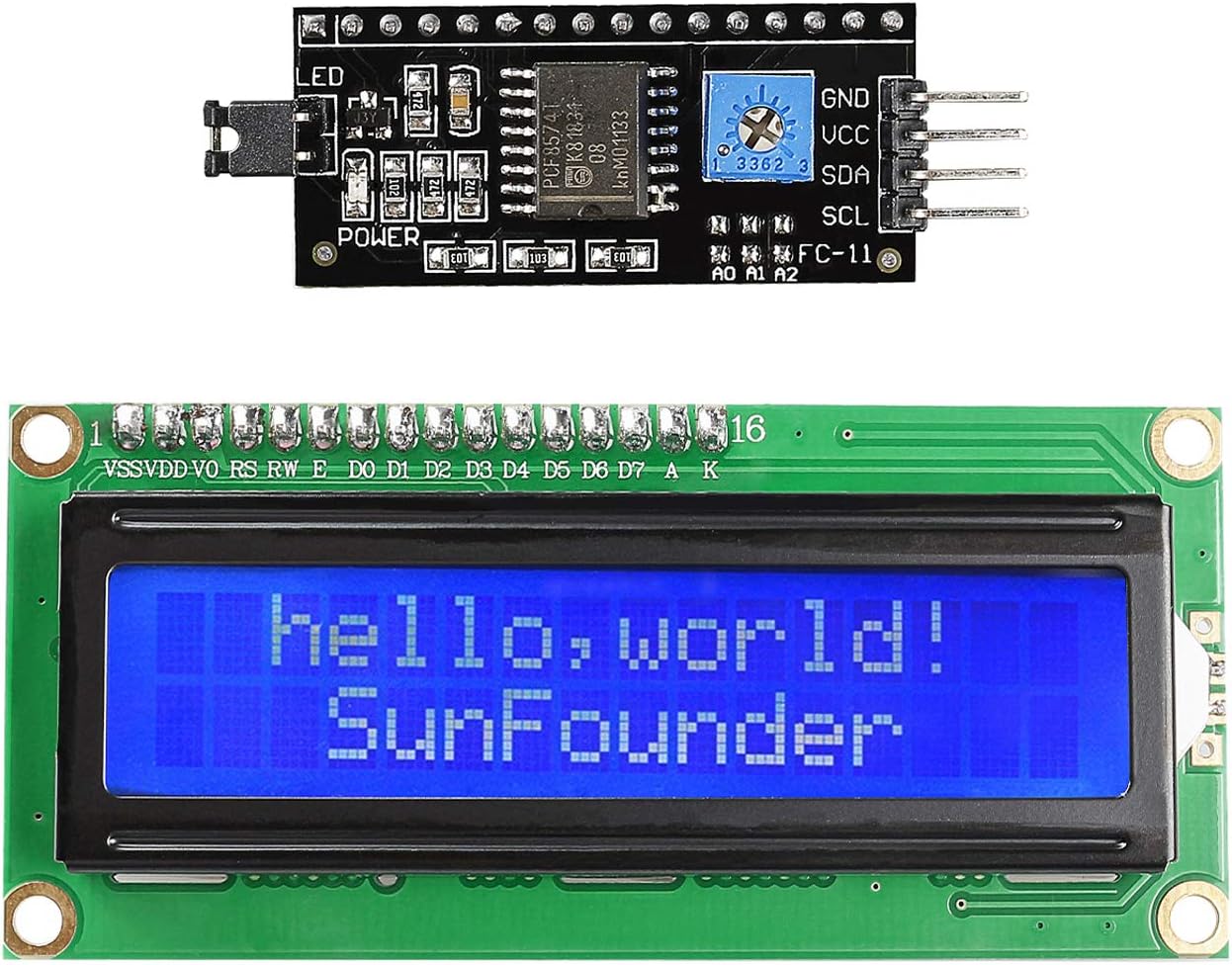

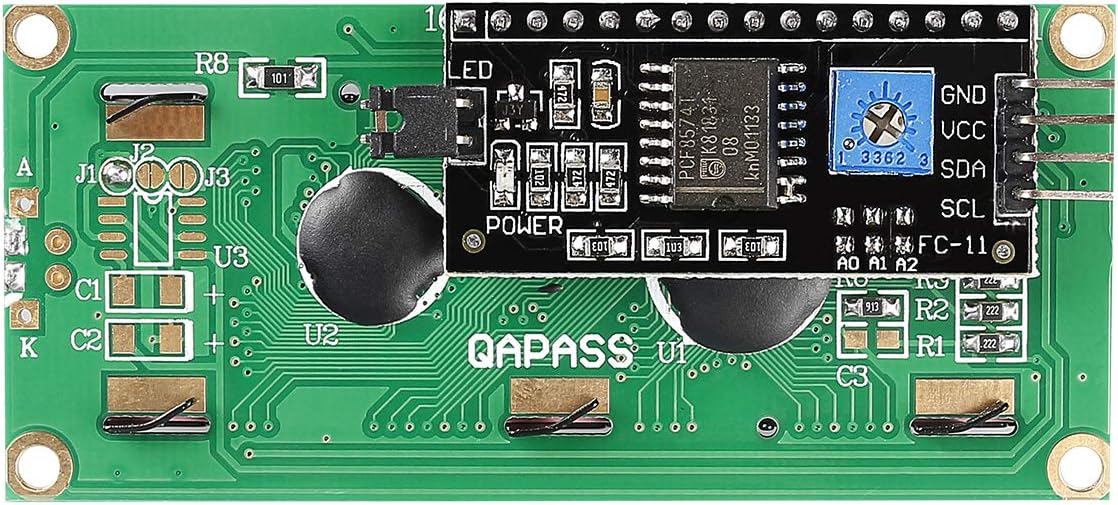

• • Se conecta directamente al conector de 16 pines del display LCD compatible.

🔗 Función

• Convierte la interfaz paralela del LCD a comunicación I2C.
• Reduce la cantidad de pines necesarios del microcontrolador.
• Permite ajustar el contraste del display.
• Controla la retroiluminación del LCD.
• Facilita la integración de pantallas LCD en proyectos electrónicos.

Usos y ventajas

• Compatible con Arduino, ESP32, ESP8266, Raspberry Pi, STM32, PIC y otros microcontroladores.
• Ideal para displays LCD 1602, 1604, 2002 y 2004.
• Reduce el uso de 6–10 pines a solo 4 conexiones (VCC, GND, SDA y SCL).
• Instalación rápida mediante conexión directa al LCD.
• Ajuste de contraste mediante potenciómetro integrado.
• Compatible con librerías como LiquidCrystal_I2C.
• Simplifica el cableado y deja disponibles más pines para otros dispositivos.
• Ideal para proyectos de robótica, automatización, instrumentación, domótica y sistemas embebidos.
