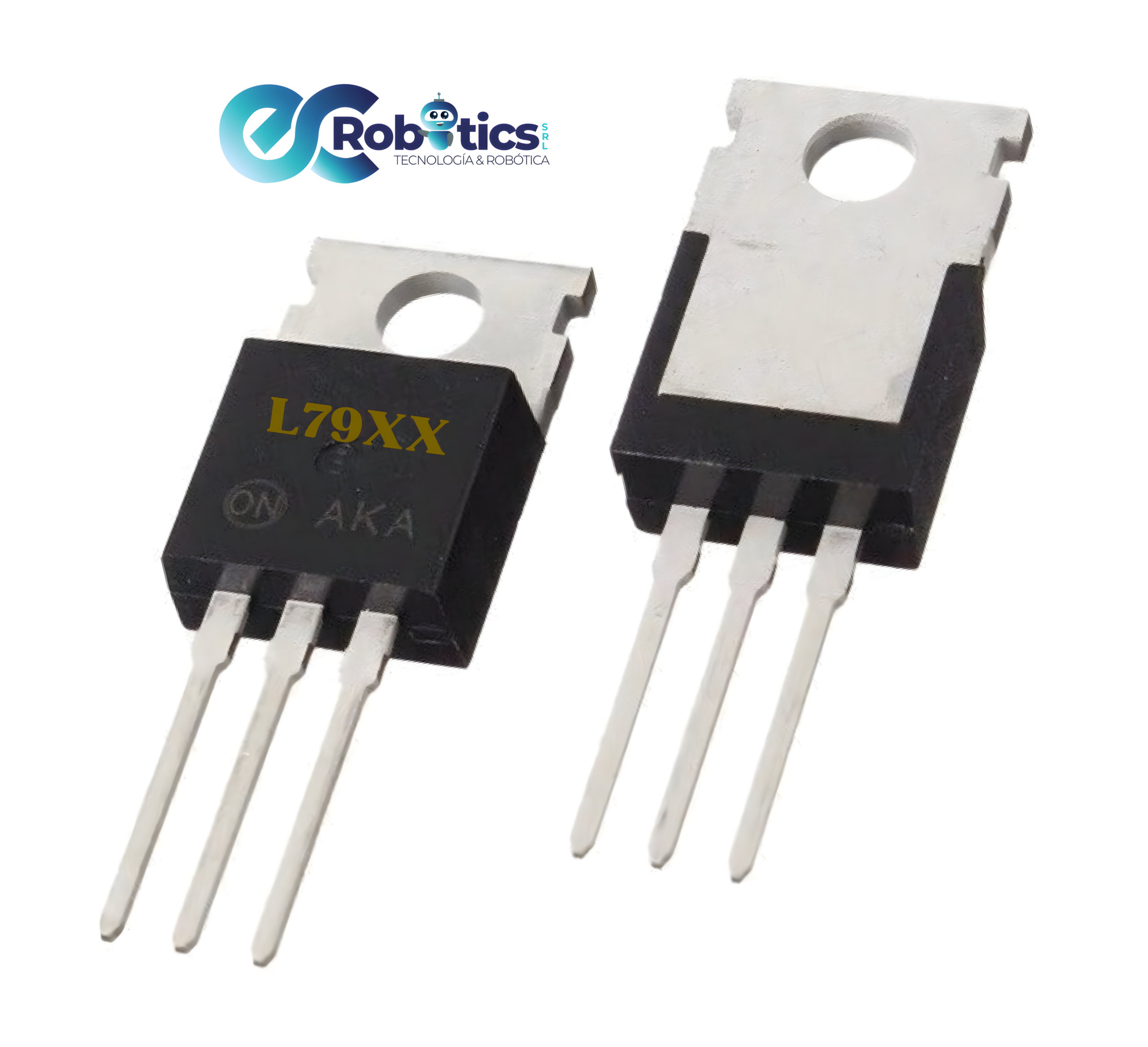

L79XX REGULADOR DE VOLTAJE NEGATIVO TO-220

Especificaciones técnicas

• Tipo: Regulador lineal de voltaje negativo
• Serie: L79XX
• Modelos disponibles: L7905, L7906, L7912, L7915 y L7924
• Voltajes de salida: -5 V, -6 V, -12 V, -15 V y -24 V
• Voltaje de entrada recomendado: Superior al voltaje de salida
• Corriente máxima de salida: 1 A
• Regulación: Voltaje fijo negativo
• Protección contra sobrecorriente: Sí
• Protección térmica: Sí
• Protección contra cortocircuito: Sí
• Encapsulado: TO-220
• Tipo de montaje: Through Hole (THT)

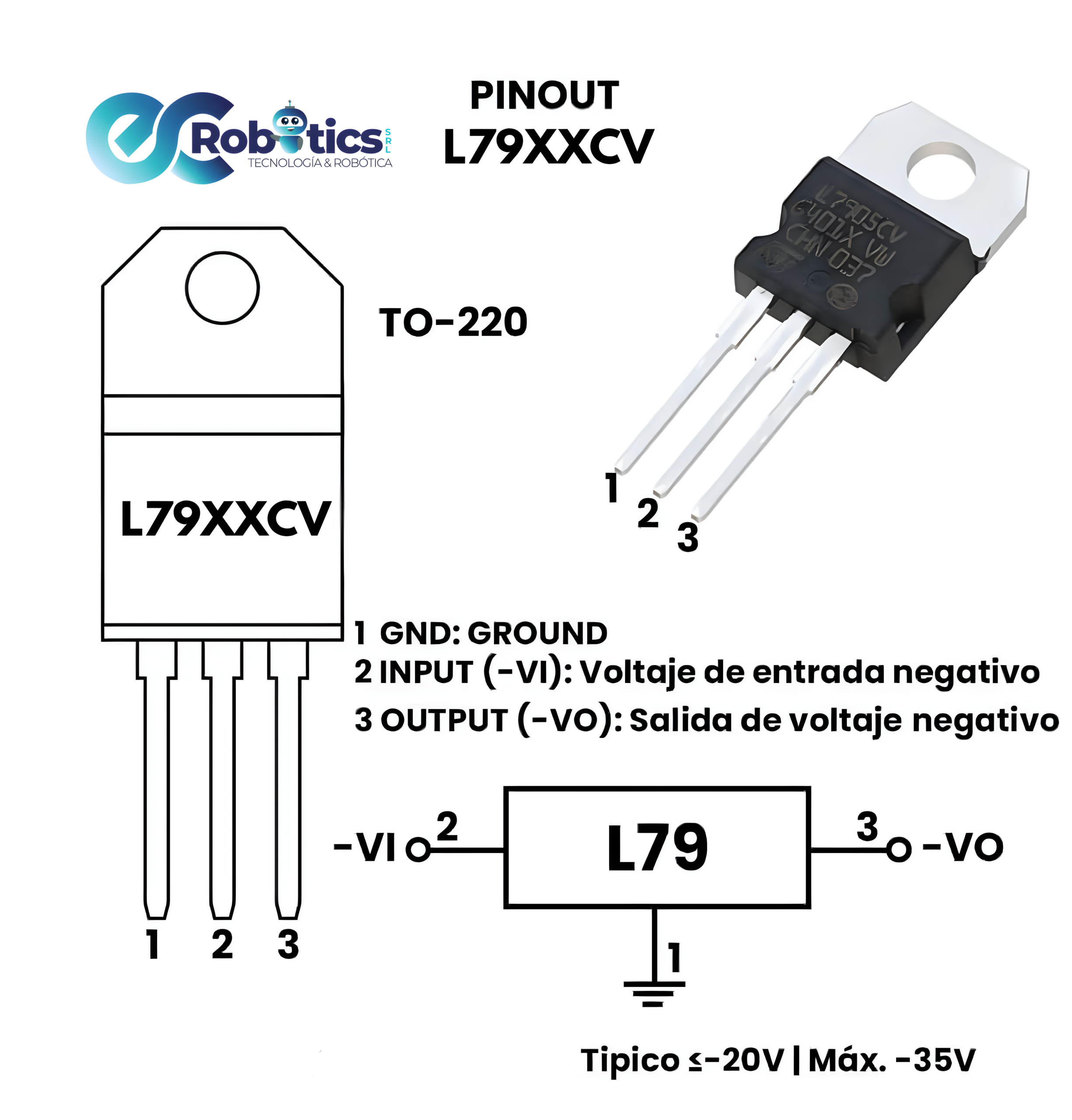

🔌 Conexiones

• Pin 1: Tierra (GND).
• Pin 2: Entrada (VIN).
• Pin 3: Salida regulada negativa (VOUT).

🔗 Función

• Proporciona una salida de voltaje negativo regulada y estable.
• Protege el circuito mediante limitación de corriente y protección térmica interna.
• Permite alimentar circuitos electrónicos que requieren tensiones negativas.

Usos y ventajas

• Fuentes de alimentación simétricas.
• Amplificadores operacionales.
• Equipos de audio.
• Instrumentación electrónica.
• Equipos de medición.
• Proyectos con circuitos analógicos.
• Salida de voltaje estable y de bajo ruido.
• Protección interna contra sobrecorriente y sobrecalentamiento.
• Fácil instalación gracias a su encapsulado TO-220.
• Disponible en diferentes voltajes de salida para diversas aplicaciones.
