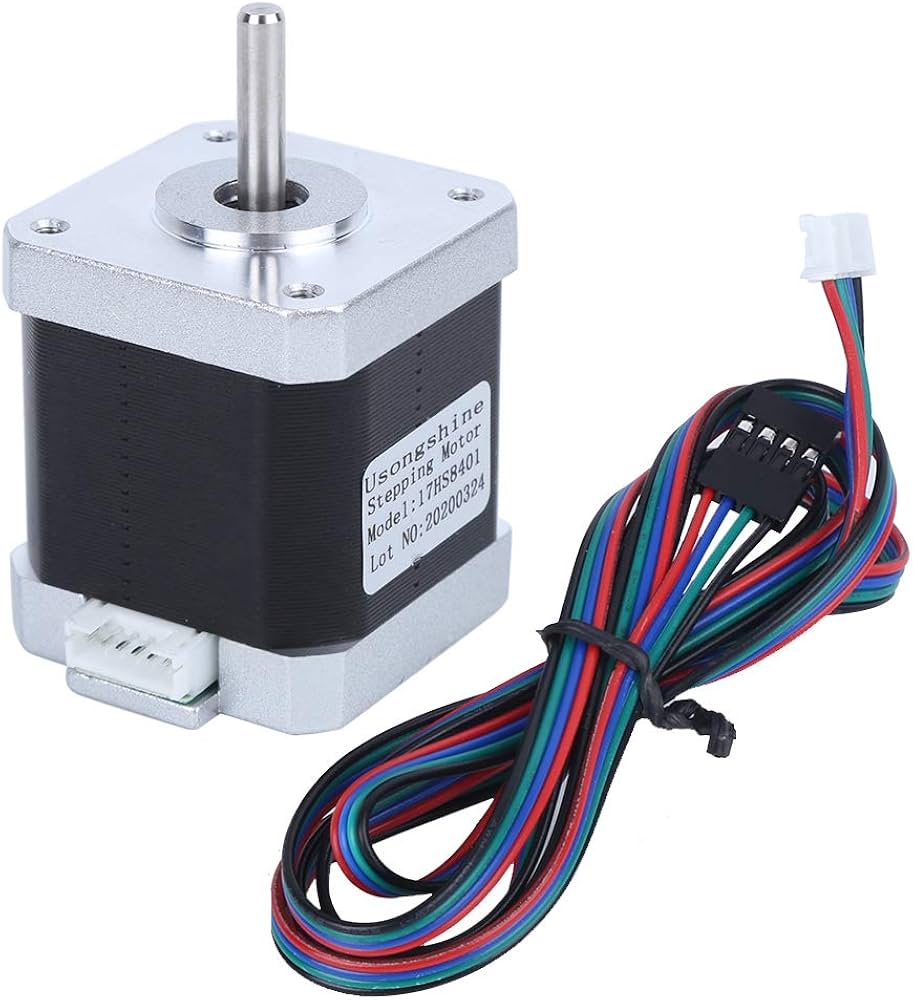

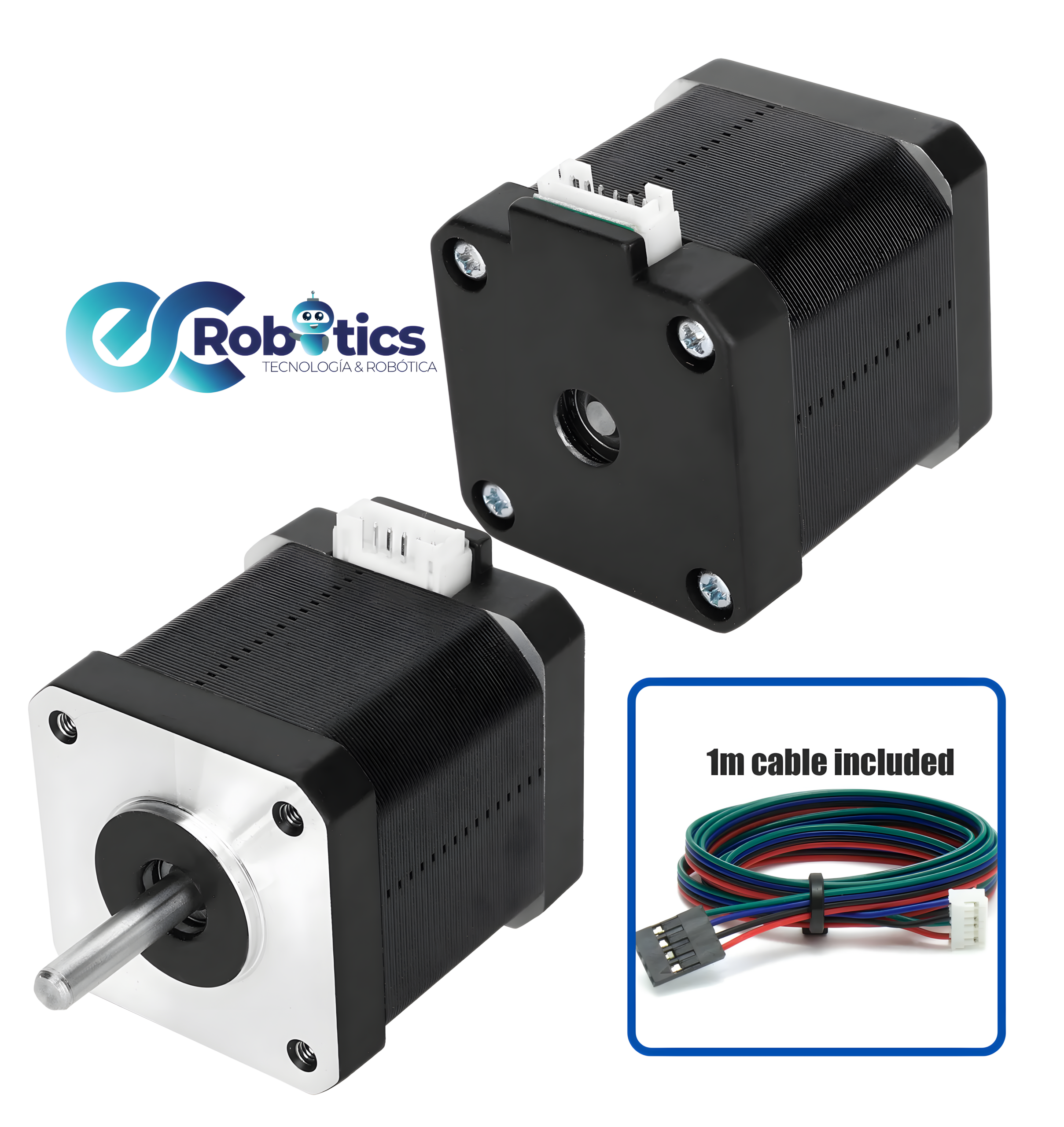

MOTOR PASO A PASO NEMA 17HS8401S 2.8A
$15.990
Motor paso a paso híbrido bipolar NEMA 17HS8401S de alto torque, este modelo ofrece un ángulo de paso de 1.8°, equivalente a 200 pasos por revolución, proporcionando movimientos precisos, repetibles y suaves cuando se utiliza junto a drivers compatibles como A4988, DRV8825, TMC2208, TMC2209, TB6600 o DM542. diseñado para impresoras 3D, máquinas CNC, grabadoras láser, automatización industrial y aplicaciones que requieren gran precisión y fuerza de retención.
Hay existencias
Descripción
Especificaciones técnicas
- Modelo: 17HS8401S
- Tipo: Motor paso a paso híbrido bipolar
- Formato: NEMA 17
- Número de fases: 2
- Número de cables: 4
- Ángulo de paso: 1.8°
- Resolución: 200 pasos por revolución
- Corriente nominal: 2.8A por fase
- Voltaje nominal: 2.8V DC aproximadamente
- Resistencia por fase: 1 Ω aproximadamente
- Inductancia por fase: 2.8 mH aproximadamente
- Torque de retención: 5.2 ~ 5.9 Kg·cm

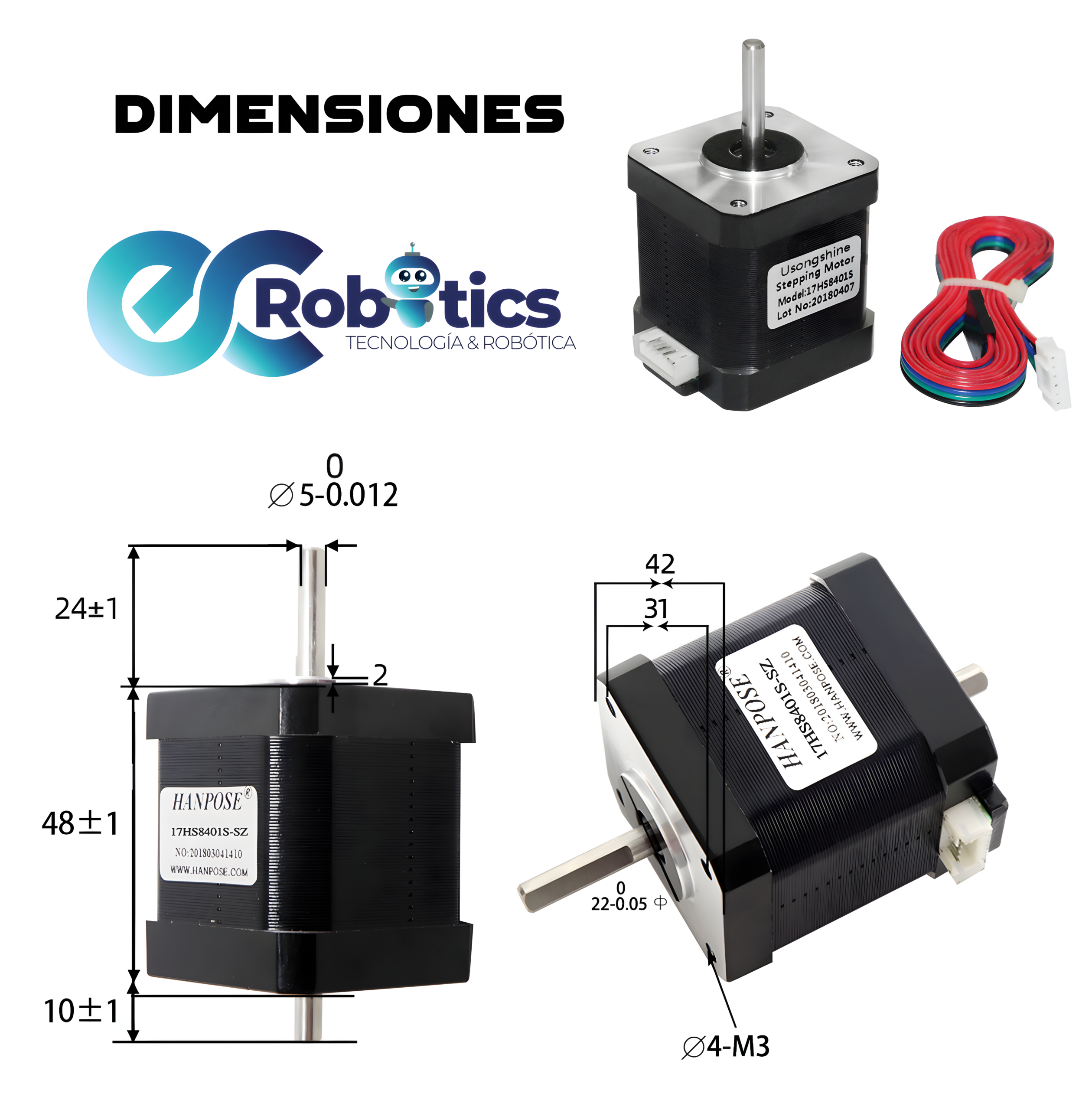

- Dimensiones del cuerpo: 42 x 42 x 48 mm
- Diámetro del eje: 5 mm
- Longitud del eje: 24 mm aproximadamente
- Tipo de eje: Eje tipo D
- Peso aproximado: 380 g
- Tipo de conector: JST-PH de 6 pines
- Compatibilidad: A4988, DRV8825, TMC2208, TMC2209, TB6600, DM542 y otros drivers para motores paso a paso bipolares
🔌 Conexiones
Según el orden de cables observado en tu modelo y el cable suministrado:
- Rojo: A+
- Azul: A-
- Verde: B+
- Negro: B-
Para controladores tipo A4988 o DRV8825:
- A1: Rojo
- A2: Azul
- B1: Verde
- B2: Negro
🔗 Función
Convierte impulsos eléctricos enviados desde un controlador en movimientos angulares precisos y repetibles, permitiendo controlar posición, velocidad y aceleración con una alta exactitud y excelente capacidad de carga.
Usos y ventajas
- Ideal para impresoras 3D de gran tamaño y alta velocidad
- Perfecto para routers CNC y grabadoras láser
- Adecuado para sistemas de automatización industrial
- Excelente opción para robots y mecanismos de posicionamiento
- Alto torque para mover cargas mayores sin pérdida de pasos
- Gran precisión y repetibilidad en cada movimiento
- Compatible con microstepping para obtener movimientos suaves y silenciosos
- Amplia compatibilidad con drivers y controladores del mercado
- Construcción robusta y larga vida útil al no utilizar escobillas
