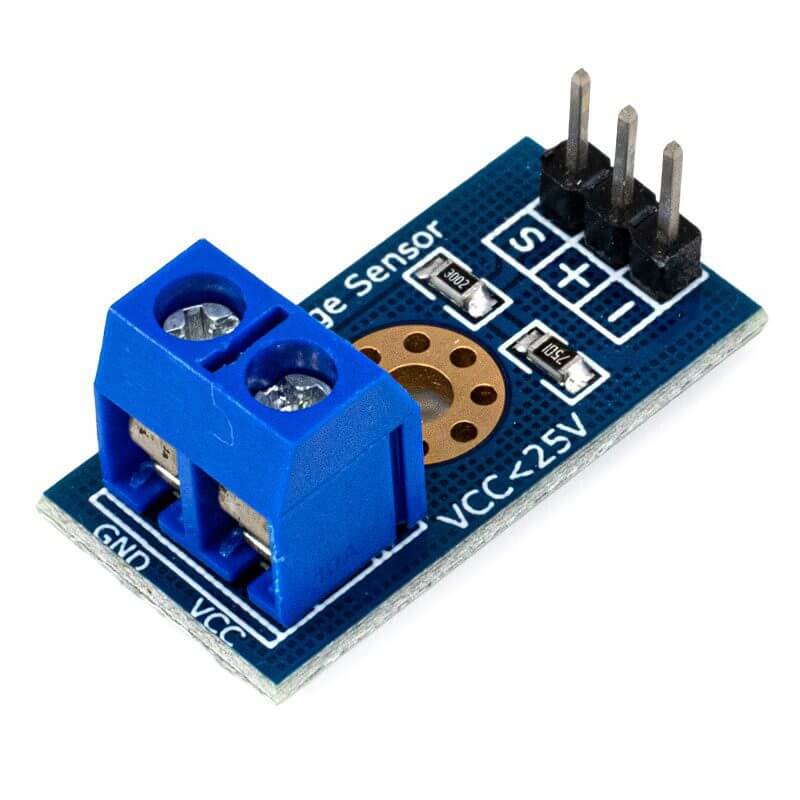

SENSOR DE VOLTAJE FZ0430 (0–25V DC)
$2.190
Módulo sensor de voltaje FZ0430 para medición de voltaje DC de 0 a 25V, compatible con Arduino, ESP32, ESP8266, Raspberry Pi Pico y otros microcontroladores, basado en un divisor resistivo que permite medir tensiones de corriente continua superiores a las admitidas por las entradas analógicas de un microcontrolador. Reduce el voltaje de entrada en una proporción de 5:1, permitiendo monitorear baterías, fuentes de alimentación y sistemas electrónicos de hasta 25V de forma segura.
Hay existencias
Descripción
Especificaciones técnicas
- Modelo: FZ0430
- Tipo: Sensor de voltaje DC
- Voltaje de entrada: 0 – 25V DC
- Relación de división: 5:1
- Salida: Analógica (ADC)
- Voltaje máximo MCU:
- 5V → hasta 25V
- 3.3V → hasta 16.5V
- Resistencias internas: 30KΩ / 7.5KΩ
- Dimensiones: ~28 × 14 mm
🔌 Conexiones
- Entrada de voltaje
-
- VCC → Voltaje a medir (+)
- GND → Tierra
- Salida hacia microcontrolador
-
- S → Pin analógico (ADC)
🔗 Función
- Medición de voltaje DC
- Protección de entradas analógicas
- Monitoreo de sistemas eléctricos
Usos y ventajas
- Monitoreo de baterías
- Sistemas solares
- Fuentes de alimentación
- Proyectos IoT
- Robots y electrónica
