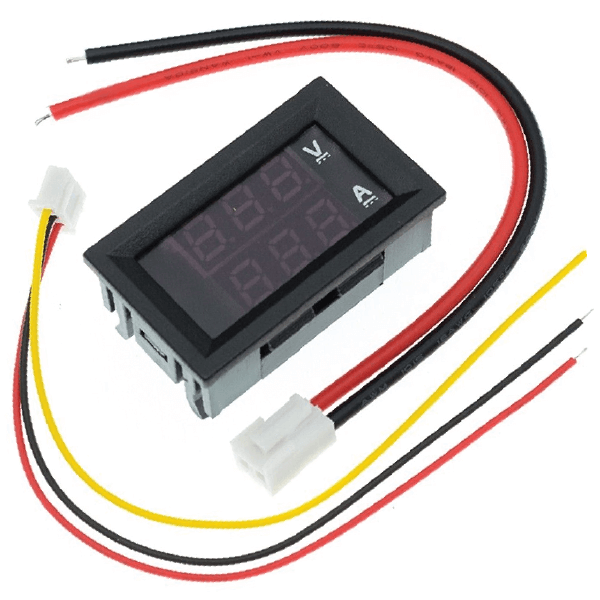

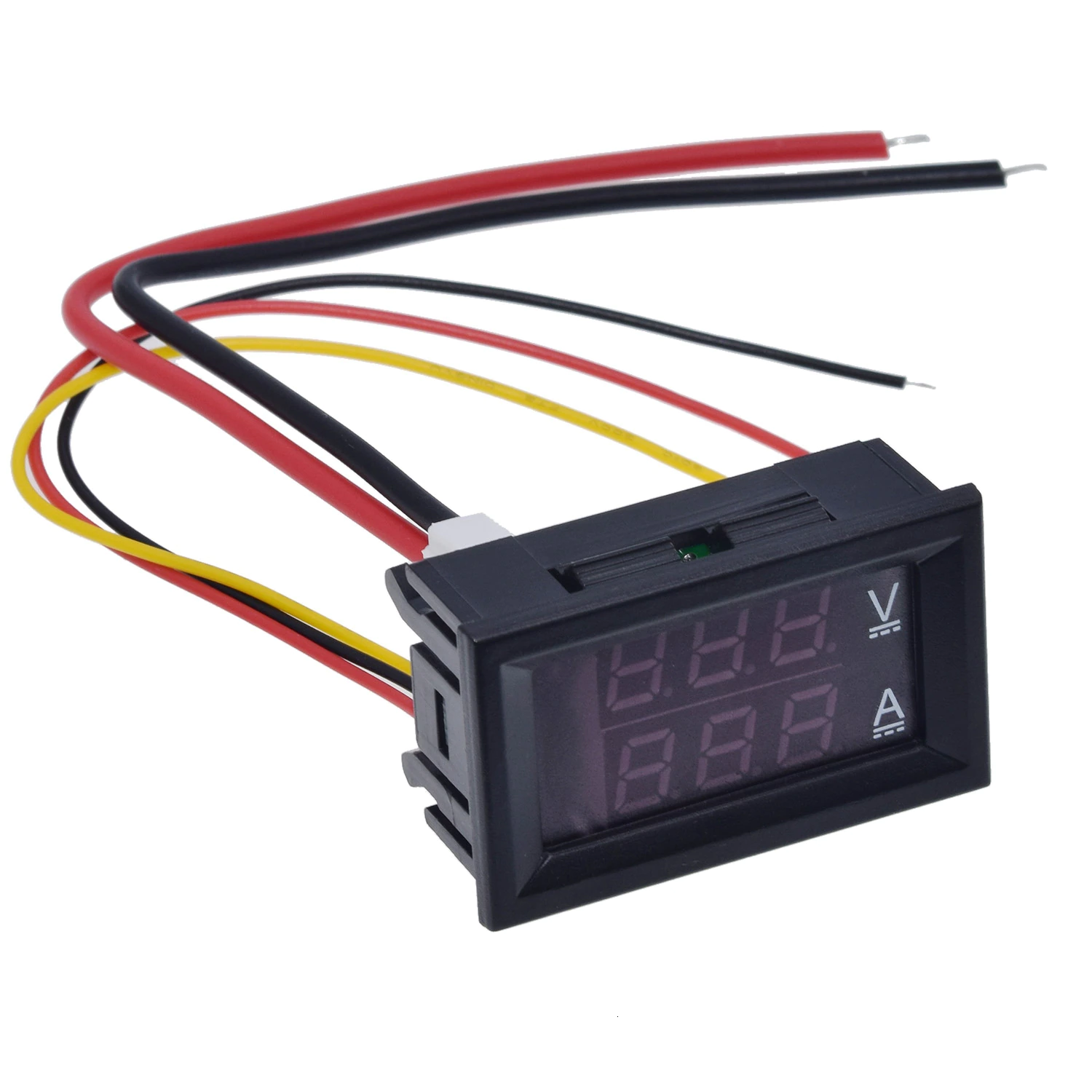

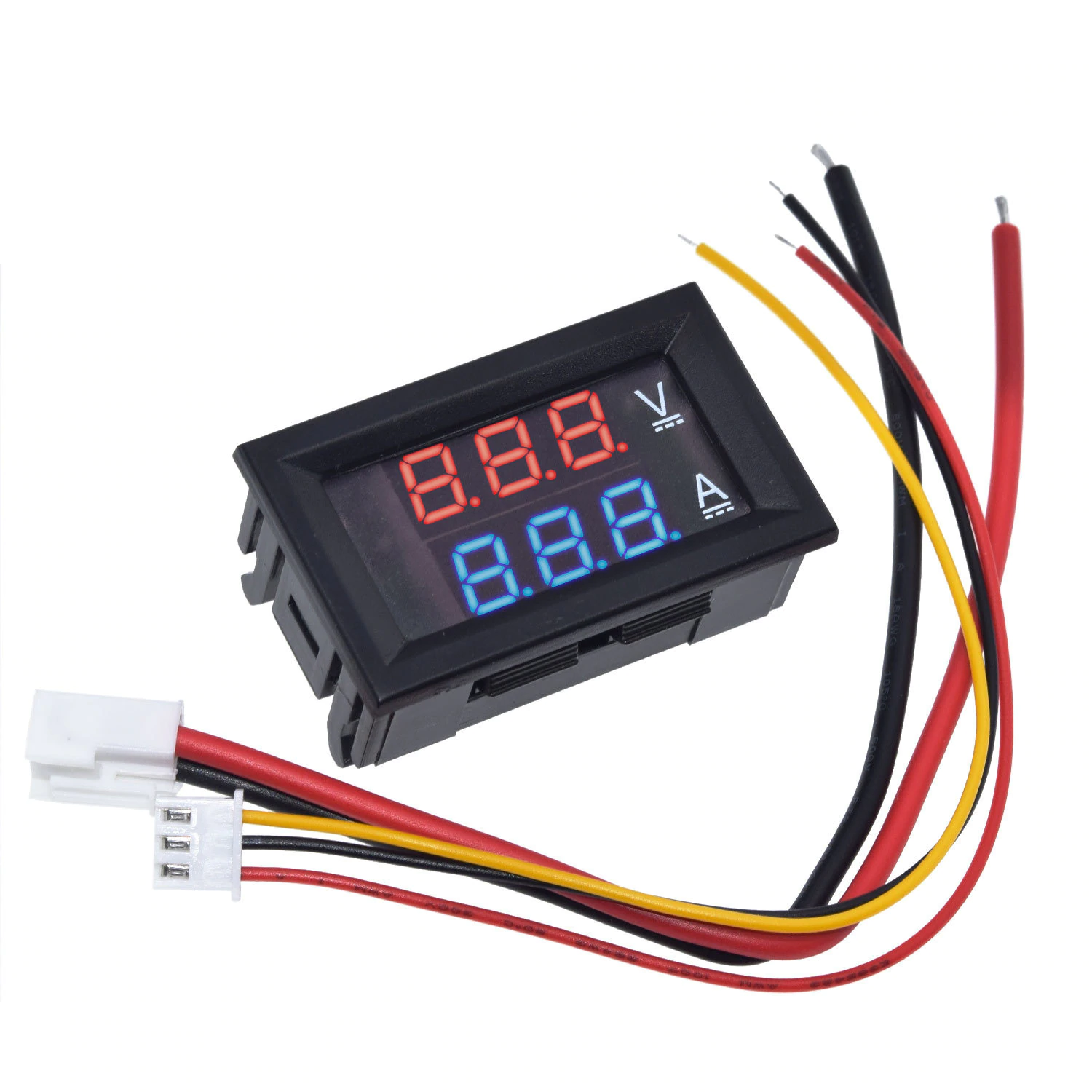

VOLTÍMETRO Y AMPERÍMETRO DIGITAL DC 100V 10A

Especificaciones técnicas

• Tipo: Voltímetro y amperímetro digital DC
• Rango de voltaje: 0 – 100V DC
• Rango de corriente: 0 – 10A DC
• Shunt: Integrado (10A)
• Resolución de voltaje: 0.1V
• Resolución de corriente: 0.01A
• Precisión: ±1%
• Pantalla: LED doble de 3 dígitos
• Voltaje de alimentación: 4.5V – 30V DC
• Consumo de corriente: <20 mA
• Montaje: Empotrable en panel
• Dimensiones del módulo: 48 × 29 × 22 mm (aprox.)

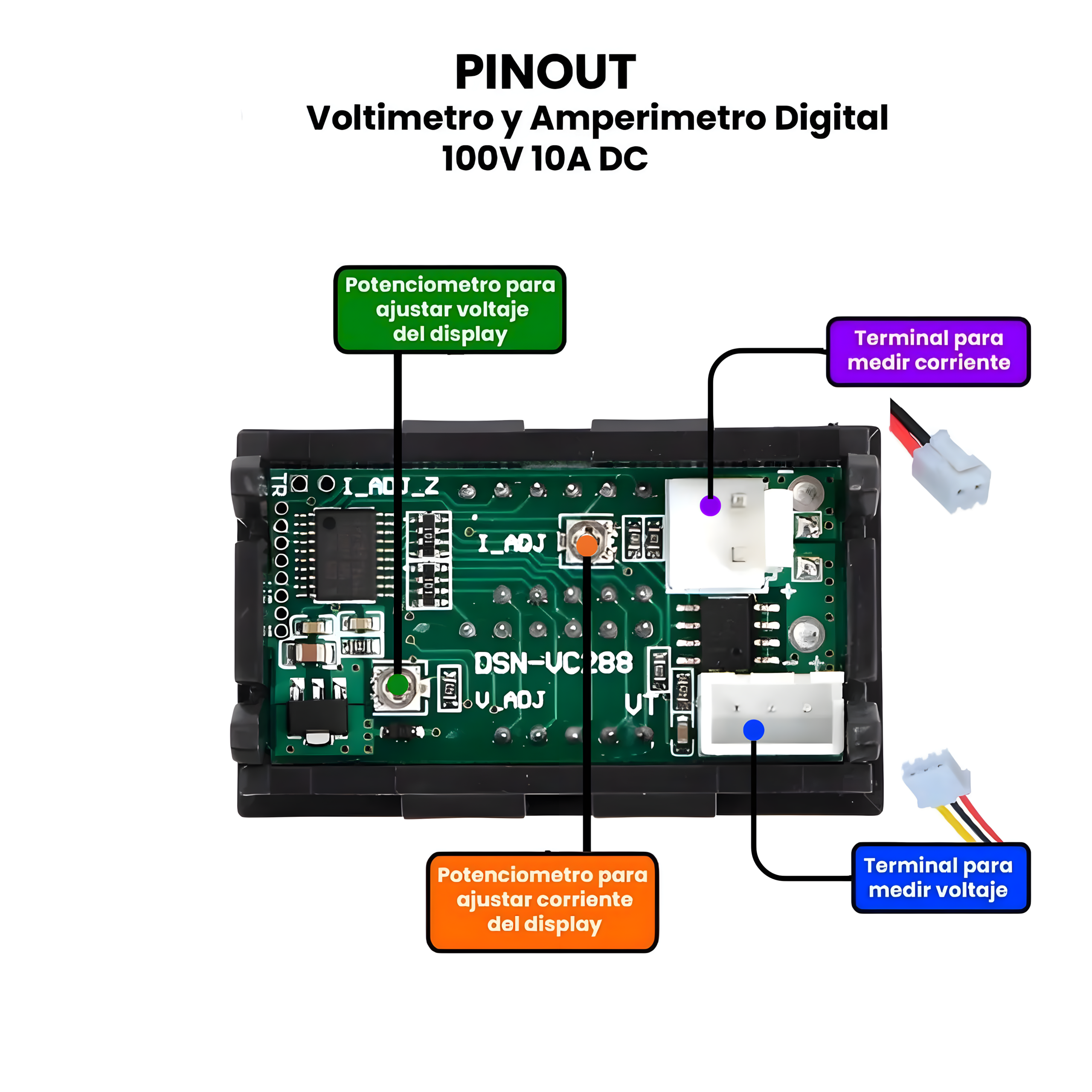

🔌 Conexiones

• Rojo grueso → Entrada positiva de corriente.
• Negro grueso → Salida hacia la carga (medición de corriente).
• Rojo delgado → Alimentación positiva del módulo.
• Negro delgado → GND.
• Amarillo → Medición de voltaje positivo.

Nota: La alimentación del módulo puede compartirse con la fuente medida cuando se encuentre dentro del rango permitido por el dispositivo.

🔗 Función

• Medición simultánea de voltaje DC.
• Medición de corriente DC.
• Monitoreo del consumo eléctrico.
• Supervisión de fuentes de alimentación.
• Control de carga de baterías.

Usos y ventajas

• Ideal para fuentes de alimentación regulables.
• Monitoreo de baterías de 12V, 24V y 48V.
• Sistemas solares.
• Proyectos con Arduino y electrónica de potencia.
• Fácil instalación en paneles.
• Lectura simultánea de voltaje y corriente.
• Alta precisión y bajo consumo energético.
