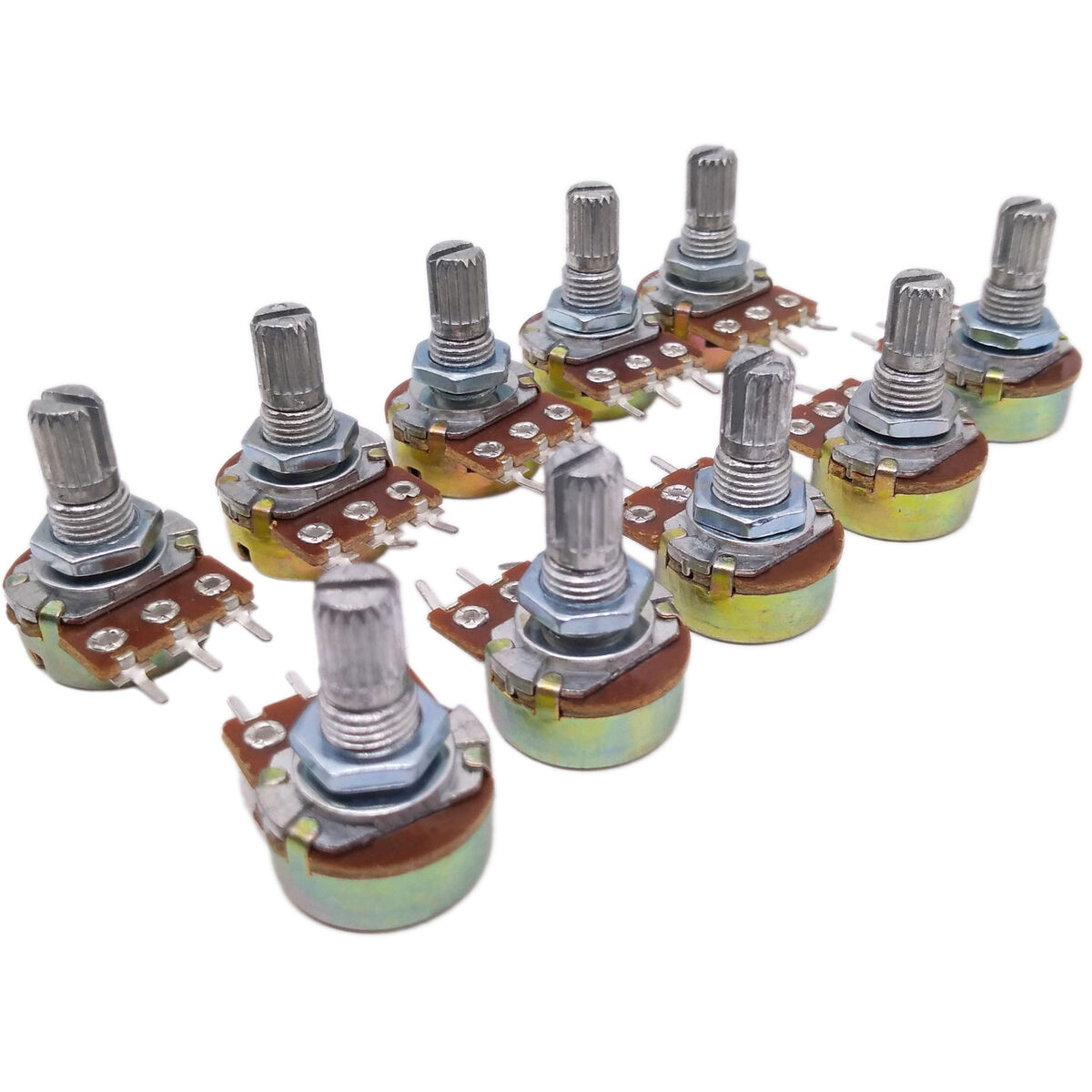

POTENCIÓMETRO MONO LINEAL TIPO B (3 PINES)

Descripción

Especificaciones técnicas

• Tipo: Potenciómetro rotativo lineal
• Curva: Lineal (Tipo B)
• Terminales: 3 pines

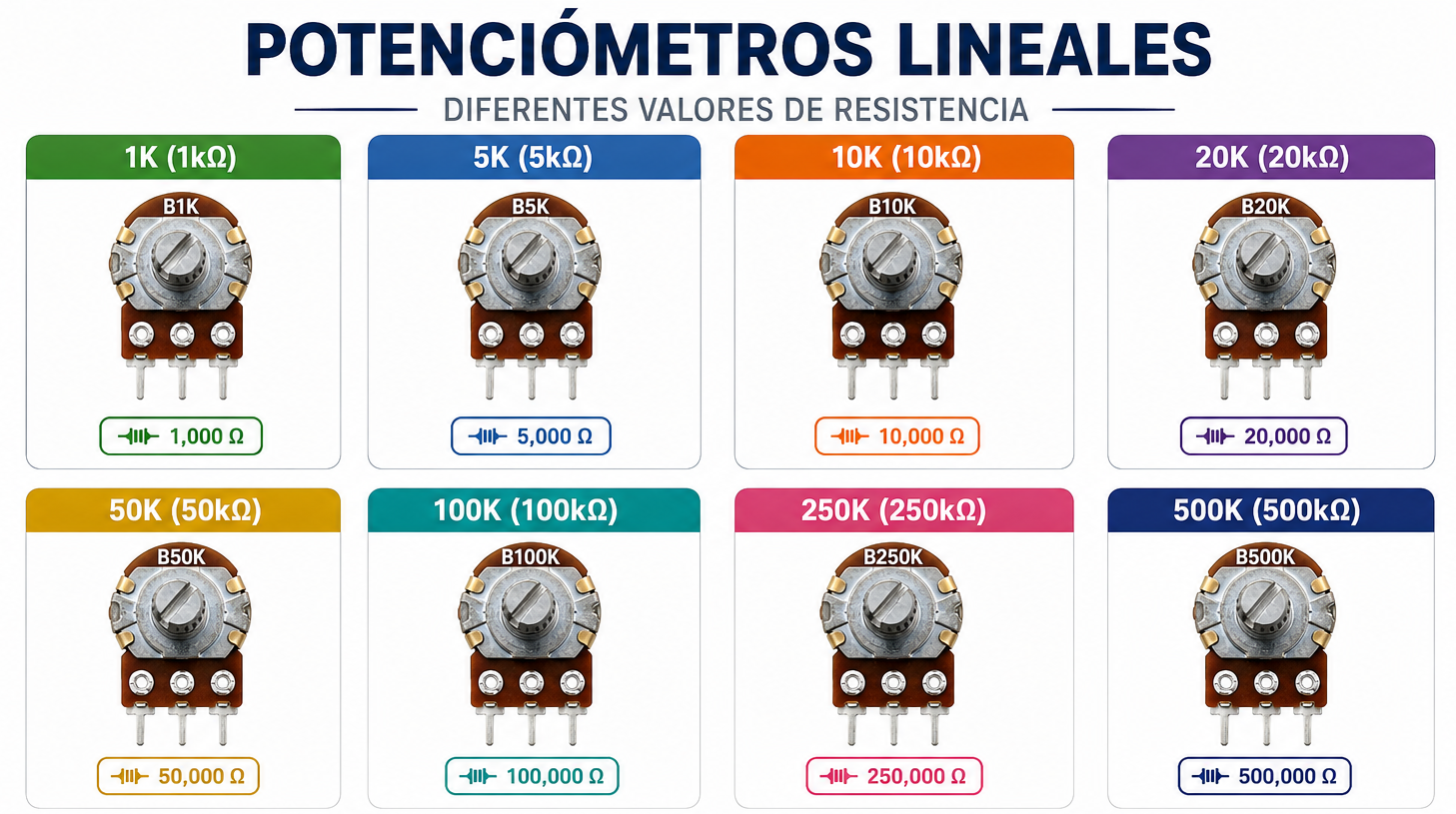

• Valores disponibles:
  • B1K: 1 kΩ
  • B5K: 5 kΩ

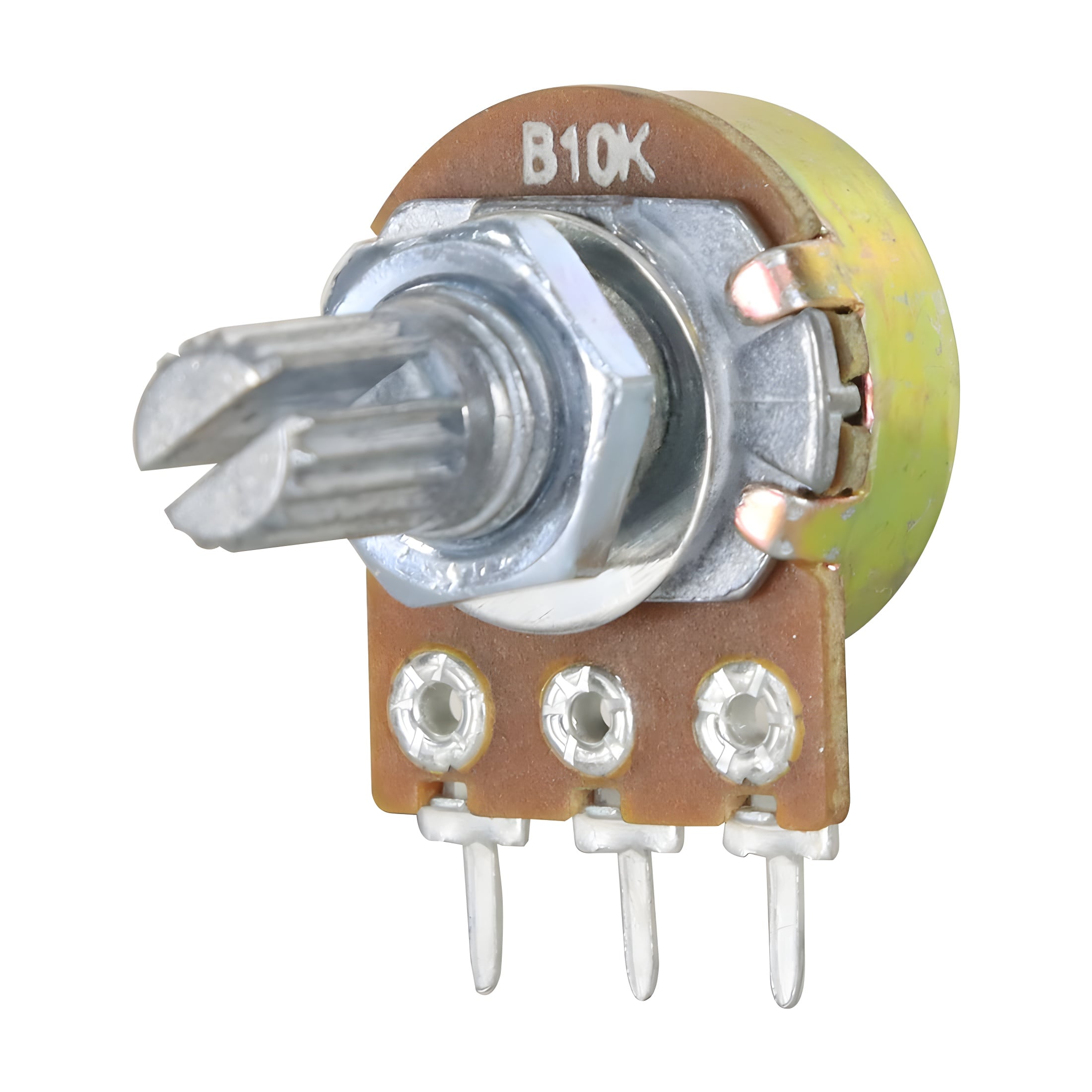

  • B10K: 10 kΩ
  • B20K: 20 kΩ
  • B50K: 50 kΩ
  • B100K: 100 kΩ
  • B250K: 250 kΩ
  • B500K: 500 kΩ
• Potencia nominal: 0.25 W (1/4 W)
• Tolerancia: ±20%
• Ángulo de rotación: Aproximadamente 300°
• Diámetro del eje: 6 mm
• Longitud del eje: 15 mm (aprox.)
• Material del eje: Metal
• Tipo de montaje: Panel / PCB mediante terminales
• Rosca de fijación: M7 × 0.75 (aprox.)

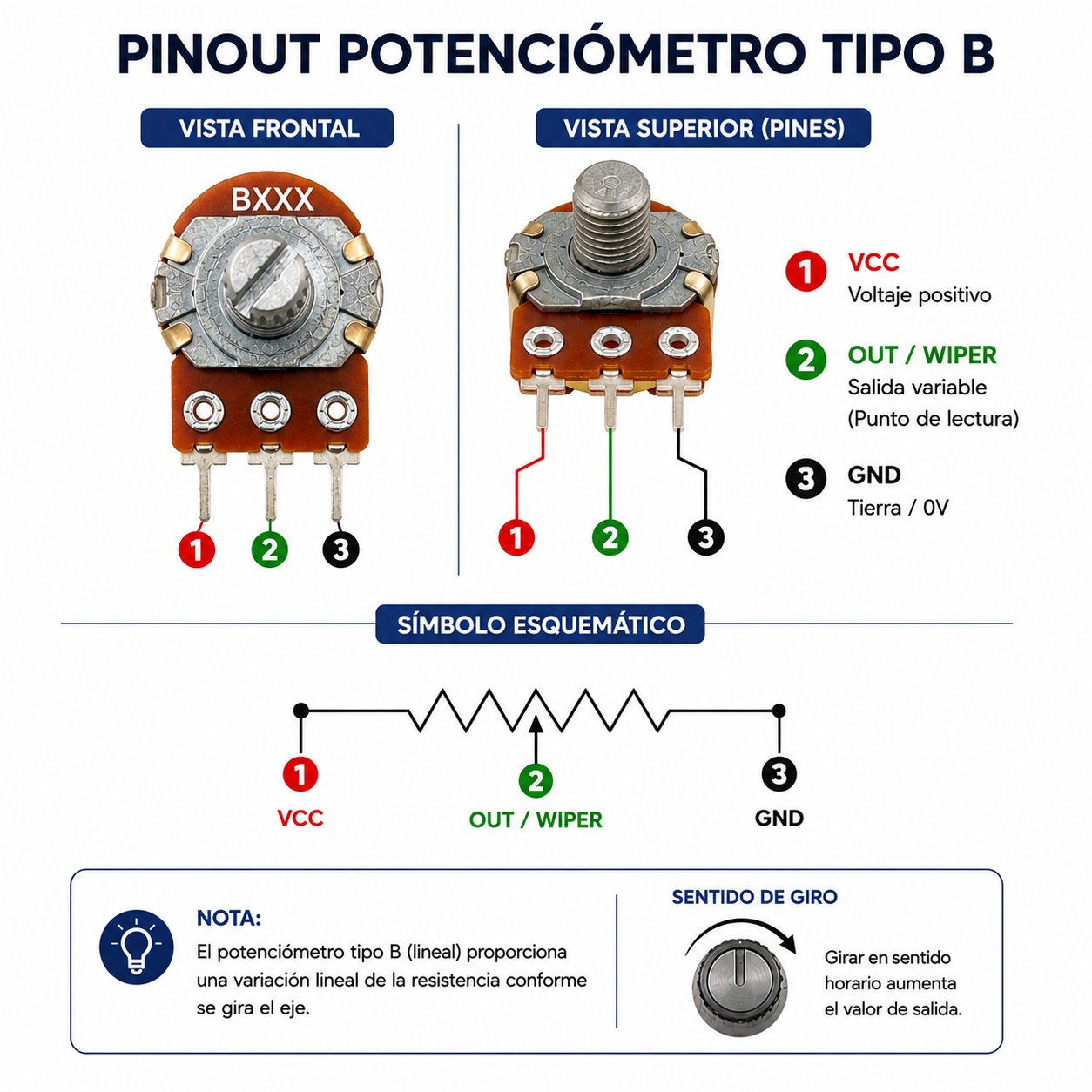

🔌 Conexiones

• Pin 1 → Extremo de la resistencia.
• Pin 2 → Terminal central (Cursor / Salida variable).
• Pin 3 → Extremo de la resistencia.

Nota: Invirtiendo los pines 1 y 3 se cambia el sentido de incremento o disminución de la resistencia.

🔗 Función

• Ajuste manual de voltaje.
• División de tensión.
• Regulación de corriente.
• Control de señales analógicas.
• Ajuste de parámetros electrónicos.

Usos y ventajas

• Compatible con Arduino, ESP32, ESP8266, Raspberry Pi, STM32 y otros sistemas electrónicos.
• Ideal para controles de volumen, brillo y velocidad.
• Disponible en múltiples valores de resistencia para diferentes aplicaciones.
• Respuesta lineal para un ajuste uniforme y preciso.
• Fácil instalación en paneles y circuitos electrónicos.
• Construcción robusta con eje metálico para mayor durabilidad.
